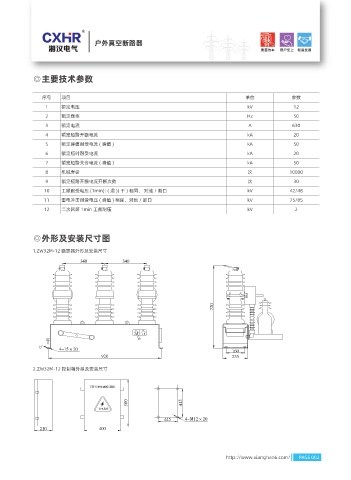

Page 19 - 湘漢電氣樣本畫冊

戶外真空斷路器

◎主要技術參數

序號 項目 單位 參數
1 額定電壓 kV 12
2 額定頻率 Hz 50
3 額定電流 A 630
4 額定短路開斷電流 kA 20
5 額定峰值耐受電流 ( 峰值 ) kA 50
6 額定短時耐受電流 kA 20
7 額定短路關合電流 ( 峰值 ) kA 50
8 機械壽命 次 10000
9 額定短路開斷電流開斷次數 次 30
10 工頻耐受電壓 (1min): ( 濕 )( 干 ) 相同、 對地 / 斷口 kV 42/48
11 雷電沖擊耐受電壓 ( 峰值 ) 相間、對地 / 斷口 kV 75/85
12 二次回路 1min 工頻耐壓 kV 2

◎外形及安裝尺寸圖

1.ZW32M-12 斷路器外形及安裝尺寸

2.ZW32M-12 控制箱外型及安裝尺寸
